Koja je karakteristika protoka pneumatskog aktuatorskog ventila?

Koja je karakteristika protoka pneumatskog ventila aktuatora?

U polju industrijske automatizacije i kontrole fluida, pneumatski aktuatorski ventili igraju ključnu ulogu. Kao pouzdani dobavljač pneumatskih aktuatorskih ventila, često me pitaju o karakteristikama protoka ovih ventila. Razumijevanje ovih karakteristika je bitno za pravilan odabir ventila i efikasan rad sistema.

Osnove ventila sa pneumatskim aktuatorima

Pneumatski aktuatorski ventili su uređaji koji koriste komprimirani zrak za kontrolu protoka fluida (tečnosti ili plinova). Sastoje se od dva glavna dijela: tijela ventila i pneumatskog aktuatora. Pogon pretvara energiju iz komprimovanog zraka u mehaničko kretanje, koje zatim otvara ili zatvara ventil.

Karakteristika protoka ventila sa pneumatskim aktuatorom odnosi se na odnos između otvaranja ventila (ili podizanja) i brzine protoka fluida koji prolazi kroz njega. Različite karakteristike protoka su dizajnirane da zadovolje različite zahtjeve primjene.

Tipovi karakteristika protoka

Karakteristika linearnog protoka

Linearna karakteristika protoka znači da je brzina protoka kroz ventil direktno proporcionalna otvaranju ventila. Drugim riječima, ako se otvor ventila poveća za određeni postotak, protok će se povećati za isti postotak. Ova karakteristika je korisna u aplikacijama gdje je potrebna stalna promjena brzine protoka za datu promjenu položaja ventila. Na primjer, u jednostavnom sistemu vodosnabdijevanja gdje je potrebno stalno povećanje protoka vode kako se ventil otvara, ventil s linearnom karakteristikom protoka bi bio dobar izbor.

Jednakoprocentna karakteristika protoka

Karakteristika jednakog procenta protoka podrazumijeva da konstantna procentualna promjena otvaranja ventila rezultira konstantnom procentualnom promjenom brzine protoka. Kako se ventil otvara, brzina protoka raste rastućom brzinom. Ova karakteristika je korisna u aplikacijama gdje je potrebna fina kontrola pri niskim brzinama protoka i veći kapacitet protoka pri većim brzinama protoka. Na primjer, u hemijskom procesu u kojem je neophodna precizna kontrola hemijskih aditiva pri niskim koncentracijama, ventil za karakteristiku protoka jednakog procenta može pružiti bolju kontrolu.

Karakteristika brzog otvaranja

Karakterističan ventil za brzo otvaranje omogućava veliku količinu protoka sa malim otvorom ventila. Kako se ventil dalje otvara, povećanje brzine protoka postaje manje značajno. Ovaj tip ventila se obično koristi u aplikacijama gdje je potrebna brza kontrola uključivanja i isključivanja, kao što su sistemi za zatvaranje u nuždi ili u sistemima gdje je potrebno brzo otpustiti veliku količinu tekućine.

Faktori koji utječu na karakteristike protoka

Nekoliko faktora može uticati na karakteristike protoka ventila sa pneumatskim aktuatorom:

Dizajn ventila

Unutrašnji dizajn ventila, uključujući oblik čepa ventila i sjedišta, ima značajan utjecaj na karakteristike protoka. Različiti dizajni ventila su optimizovani za specifične karakteristike protoka. Na primjer, globusni ventil s dizajnom linearnog čepa vjerojatnije će imati linearnu karakteristiku protoka, dok leptir ventil može imati drugačiji profil protoka ovisno o obliku diska i načinu na koji se rotira.

Fluid Properties

Svojstva fluida koji se kontroliše, kao što su viskoznost, gustina i temperatura, takođe mogu uticati na karakteristike protoka. Tečnosti visokog viskoziteta mogu zahtevati drugačiji dizajn ventila ili karakteristike protoka u poređenju sa fluidima niskog viskoziteta. Na primjer, dizajn ventila sa otvorenim protokom može biti potreban za fluide visokog viskoziteta kako bi se osigurao pravilan protok.

Pad pritiska

Pad pritiska na ventilu je još jedan važan faktor. Veliki pad tlaka može uzrokovati promjene u karakteristikama protoka, posebno kod ventila s nelinearnim profilom protoka. U nekim slučajevima preveliki pad tlaka može dovesti do kavitacije, što može oštetiti ventil i utjecati na njegovu učinkovitost.

Važnost razumijevanja karakteristika toka u aplikacijama

Pravilan izbor ventila pneumatskog aktuatora na osnovu njegove karakteristike protoka je ključan za efikasan rad industrijskih procesa.

Kontrola procesa

U aplikacijama za kontrolu procesa, precizna kontrola protoka fluida je neophodna. Odabirom ventila s odgovarajućom karakteristikom protoka, operateri mogu osigurati da se varijable procesa, kao što su temperatura, pritisak i brzina protoka, održavaju u željenom rasponu. Na primjer, u sistemu grijanja, ventil s karakteristikom jednakog procenta protoka može obezbijediti bolju kontrolu protoka tople vode, što rezultira stabilnijom kontrolom temperature.

Energetska efikasnost

Upotreba ventila sa pravom karakteristikom protoka takođe može poboljšati energetsku efikasnost. Ventil koji je pravilno usklađen sa zahtjevima sistema može smanjiti potrošnju energije minimizirajući pad tlaka i osiguravajući da tekućina teče optimalnom brzinom. Ovo je posebno važno u velikim industrijskim procesima gdje troškovi energije mogu biti značajan faktor.

Naša ponuda proizvoda

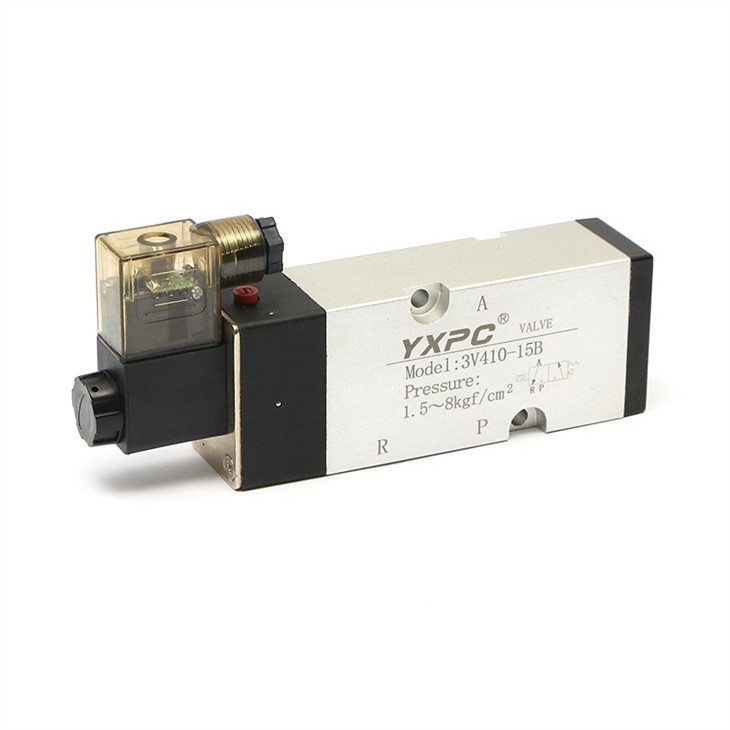

Kao dobavljač pneumatskih aktuatorskih ventila, nudimo širok spektar ventila sa različitim karakteristikama protoka kako bismo zadovoljili različite potrebe naših kupaca. NašPneumatski elektromagnetni ventil 12 voltije popularan izbor za aplikacije koje zahtijevaju preciznu kontrolu pneumatskih sistema. Ima pouzdan elektromagnetni aktuator koji se lako može integrirati u različite upravljačke krugove.

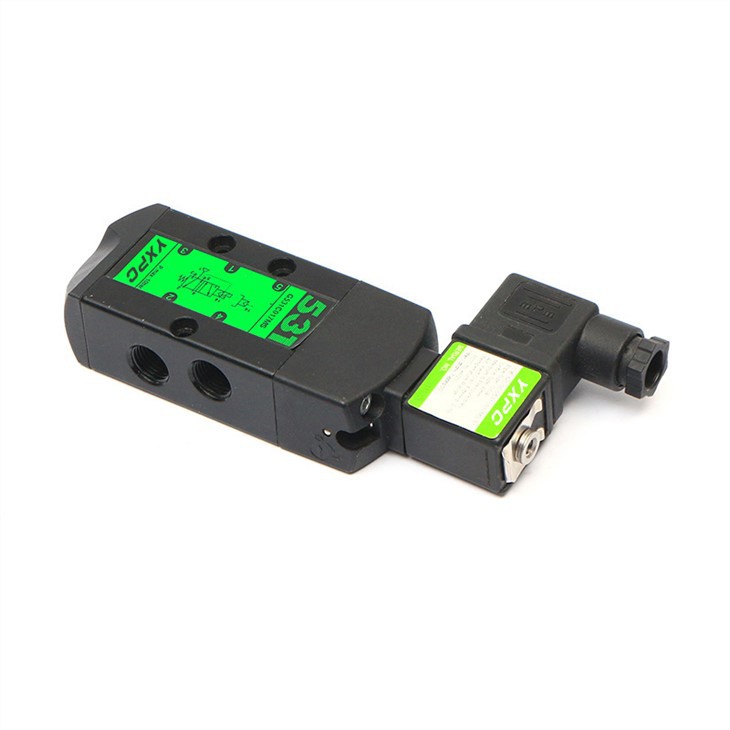

NašPneumatski trosmjerni ventildizajniran je za aplikacije u kojima se protok tekućine mora preusmjeriti između različitih puteva. Nudi fleksibilno rješenje za kontrolu smjera protoka u složenim sistemima.

Osim toga, našeNamur pneumatski solenoidni ventilje ventil visokog kvaliteta koji je u skladu sa Namur standardom. Pogodan je za upotrebu u širokom spektru industrijskih aplikacija, pružajući pouzdanu i efikasnu kontrolu pneumatskih aktuatora.

Zaključak

Karakteristika protoka ventila sa pneumatskim aktuatorom je kritičan faktor u dizajnu i radu sistema za kontrolu fluida. Razumijevanjem različitih tipova karakteristika protoka i faktora koji na njih utiču, inženjeri i operateri mogu donijeti informirane odluke prilikom odabira ventila za njihovu primjenu. Kao dobavljač pneumatskih aktuatorskih ventila, posvećeni smo pružanju visokokvalitetnih ventila s pravim karakteristikama protoka kako bismo zadovoljili specifične potrebe naših kupaca. Ako su vam potrebni ventili sa pneumatskim aktuatorima ili imate bilo kakva pitanja o karakteristikama protoka, slobodno nas kontaktirajte za daljnju raspravu i nabavku.

Reference

• Smith, J. (2018). Priručnik za industrijske ventile. New York: Industrial Press.
• Johnson, R. (2019). Sistemi kontrole fluida: principi i primjene. London: Elsevier.
